Digitale Präzision am Großflughafen: Von der dreidimensionalen Rohbaudokumentation bis zur langfristigen operativen Infrastrukturverwaltung

Wie ein digitaler Zwilling Bau und Betrieb des 665-Millionen-Euro-Neubau des Münchner Terminals 1 absichert

Am 21. April 2026 hat die Flughafen München GmbH nach mehrjähriger Bauzeit den neuen Pier am Terminal 1 offiziell für den internationalen Flugverkehr freigegeben. Das Infrastrukturprojekt mit einem Investitionsvolumen von rund 665 Millionen Euro erweitert die Kapazitäten des bayerischen Luftfahrt-Drehkreuzes um bis zu sechs Millionen Passagiere jährlich. Hinter den Kulissen des 360 Meter langen Bauwerks steht ein anspruchsvolles Enterprise-IT-Projekt: die lückenlose digitale Erfassung und Modellierung von ca. 100.000 Quadratmetern Gebäudefläche mittels Dynamic-Laserscanning.

Bereits seit 2019 liefen die Bauarbeiten für den rund 360 Meter langen Neubau, der sechs Großraumflugzeuge oder zwölf kleinere Maschinen gleichzeitig abfertigen kann. Was dieses Großprojekt auszeichnet: Von Anfang bis Ende wurde der gesamte Bauprozess des Terminal 1-Piers lückenlos digital dokumentiert. Mobile Dynamic-Laserscanner halfen, einen digitalen Zwilling des entstehenden Terminalbaus zu erstellen. Die digitale Dokumentation stand allen Projektbeteiligten während des knapp siebenjährigen Baus als zentrale Informationsquelle zur Verfügung und dient nun – nach dem Start des Passagierbetriebs – auch dem laufenden Betrieb, der zukünftigen Wartung sowie der weiteren Planung rund um das Terminal 1. Das sechsstöckige Gebäude umfasst modernste Check-in-Zonen, eine zentrale Sicherheitskontrolle mit computer-tomografischer (CT) Technologie sowie zwölf neue Parkpositionen für Flugzeuge – davon sechs für Großraumjets wie den Airbus A380.

Lückenlose Baudokumentation als Zukunftsinvestition

Der Flughafen München investiert seit Jahren in digitale Bauwerksdokumentation zur Steigerung der Effizienz und Zukunftssicherheit seiner Infrastruktur. Bereits im Planungsstadium 2015 integrierte das Flughafen-Team digitale Vermessungstechnologien in Bauprojekte.

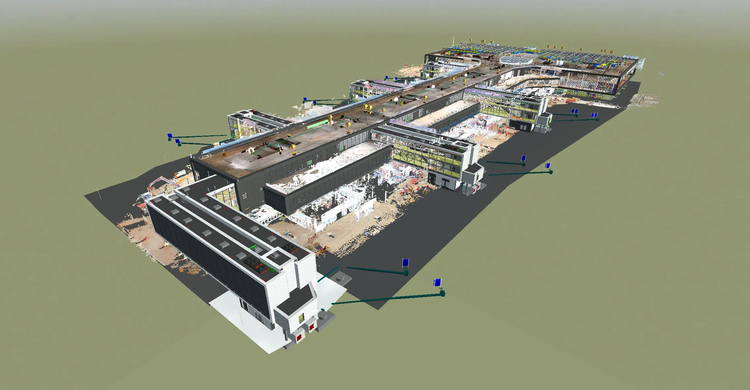

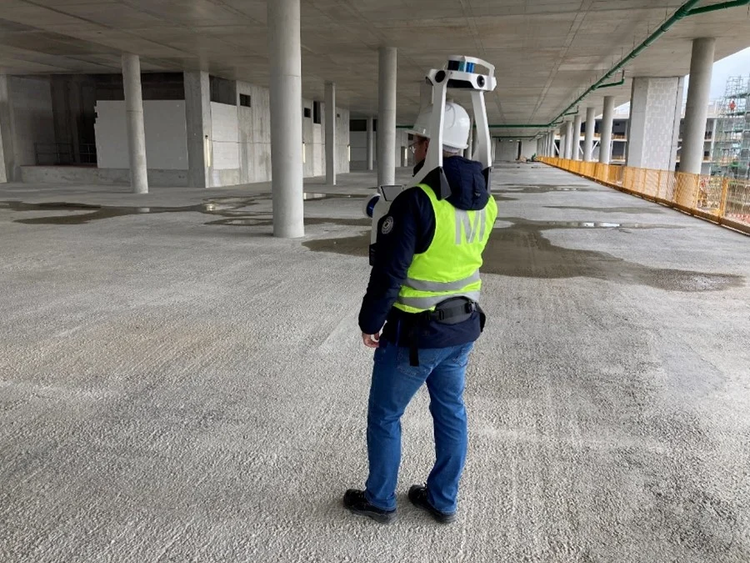

Beim Terminal 1-Pier wurde nun erstmals eine vollständige digitale Begleitung des Bauvorhabens realisiert. Über alle Phasen hinweg – vom ersten Spatenstich bis zur Inbetriebnahme – erfassten hochmobile Laser-Scanner in regelmäßigen Abständen die Bausubstanz. Die aufgezeichneten Gebäudedaten wurden umgehend verarbeitet und in eine cloud-basierte Plattform eingespielt. In diesem „digitalen Zwilling“ des Terminalneubaus konnten Planer, Bauleiter und Technikteams jederzeit den aktuellen Baufortschritt virtuell einsehen, Messungen vornehmen und die Daten mit den Planungsmodellen abgleichen.

„Die digitale Dokumentation ist ein zentraler Baustein für die Zukunftssicherheit des Flughafens“, erklärt Jonas Lutz, Referent 3D-Laserscanning beim Flughafen München.„Mit Hilfe der digitalen Gebäudedaten haben wir nicht nur ein Terminal erweitert, sondern auch unsere Fähigkeit gestärkt, die Infrastruktur langfristig effizient und transparent zu verwalten.“

Seine Aussage spiegelt den zentralen Anspruch des Projekts: Der neue Terminal-Pier sollte nicht nur pünktlich fertiggestellt werden, sondern von Beginn an als digital dokumentiertes Bauwerk übergeben werden, um den späteren Betrieb und die Wartung zu vereinfachen.

Digitales Bauen für Transparenz und Effizienz

Durch die regelmäßigen Dynamic-Laserscans entstand ein kontinuierlich aktualisiertes 3D-Abbild der Baustelle, das Planungs- und Bauwelt nahtlos miteinander verknüpft. Diese Form der baubegleitenden Vermessung bot mehrere konkrete Vorteile für das Projektmanagement und die Qualitätssicherung:

• Transparenter Baufortschritt: Alle Beteiligten konnten jederzeit den Status des Rohbaus und Ausbaus einsehen, ohne auf zeitversetzte manuelle Dokumentationen angewiesen zu sein. So ließ sich der Bauverlauf lückenlos von der Bodenplatte bis zur Fertigstellung digital nachverfolgen und dokumentieren.

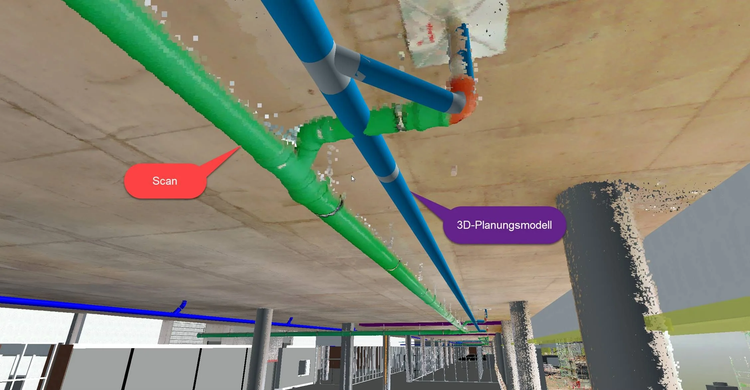

• Präzise Soll-Ist-Vergleiche: Durch den digitalen Zwilling konnten Planungsmodelle laufend mit dem Ist-Zustand am Bau verglichen werden. Abweichungen zwischen Planung und Ausführung – etwa bei Durchbrüchen, Toleranzen oder verborgenen Installationen – ließen sich frühzeitig erkennen und in den Planungsunterlagen korrigieren. Dies verringert teure Nacharbeiten und Bauverzögerungen erheblich.
• Navigierbarer Datensatz statt Aktenberge: Im Gegensatz zur traditionell fragmentierten Dokumentation (Pläne, PDF-Dateien, externe Datenbanken) standen hier alle erfassten Informationen als nahtloser, digital begehbarer Datensatz zur Verfügung. Diese „Single Source of Truth“ erlaubt es den Technik- und Betriebsteams, beliebige Details des neuen Terminals – von der Kabeltrasse hinter der Wand bis zur Lage eines Ventils in einer Zwischendecke – virtuell zu inspizieren. So können etwa verdeckte Installationen kontrolliert und Bauabschnitte im Modell detailgenau verglichen werden.

Die konsequente Anwendung des digitalen Zwillings erstreckte sich über drei zentrale Bauphasen: zunächst die Rohbau-Scans 2021/22, gefolgt von Fortschrittsmessungen in 2025 und schließlich die Abschlussvermessung im Frühjahr 2026.

Was ist ein digitaler Zwilling im Bau?

Ein digitaler Zwilling (Digital Twin) ist das präzise, virtuelle Abbild eines physischen Objekts – in diesem Fall eines komplexen Infrastrukturbauwerks –, das geometrische 3D-Daten mit funktionalen, betrieblichen und zeitlichen Metadaten verknüpft. Im Gegensatz zu statischen CAD-Zeichnungen oder isolierten PDFs fungiert der digitale Zwilling als dynamische, zentrale Informationsquelle („Single Source of Truth“). In der Bau- und Anlagenwelt entsteht ein digitaler Zwilling zum Beispiel aus BIM-Modellen (Building Information Modeling) und Realitätserfassung durch Laserscans sowie Sensoren.

Das Ergebnis ist ein virtuelles Modell, das die tatsächlichen Eigenschaften, den Zustand und die Struktur des realen Bauwerks akkurat widerspiegelt. Moderne Plattformen ermöglichen es, den digitalen Zwilling nahezu in Echtzeit mit Veränderungen des physischen Bauwerks zu synchronisieren oder mit Echtzeitdaten (etwa von IoT-Sensoren) anzureichern.

In Bau- und Infrastrukturprojekten schafft ein digitaler Zwilling Transparenz und Planungssicherheit über den gesamten Projektverlauf hinweg, indem er alle beteiligten Gewerke auf demselben Informationsstand hält. Risiken wie Planungsirrtümer oder Kollisionen können durch den ständigen Soll-Ist-Vergleich zwischen virtuellem Modell und realer Baustelle früh identifiziert und behoben werden. Dies spart Zeit und Kosten; teure Änderungen oder Projektverzögerungen werden minimiert.

Da verdeckte Installationen (z. B. Rohrleitungen, Kabeltrassen, HLK-Komponenten) vor dem Schließen von Wänden und Decken erfasst werden, bleibt die Infrastruktur transparent dokumentiert. So bleibt auch nach Fertigstellung des Bauwerks ein umfassender digitaler Datenbestand (As-Built-Modell) erhalten, der spätere Umbauten, Erweiterungen oder das Facility Management erheblich erleichtert.

In komplexen Infrastrukturen wie Flughäfen, die zigtausende Anlagen und Komponenten umfassen, ist diese durchgängige Datenhaltung zudem ein wichtiger Produktivitätsfaktor. Mehrere führende Flughäfen weltweit setzen bereits auf digitale Zwillinge und berichten von signifikanten Einsparungen in Betrieb und Instandhaltung.

Lebenszyklus-Daten als entscheidender Mehrwert

Der Münchner Terminalbau unterstreicht einen breiten Branchen-Trend: Digitalisierter Bau und Betrieb wachsen zusammen. Planungsbüros, Bauunternehmen und Betreiber streben zunehmend danach, lückenlose digitale Gebäudemodelle zu erstellen, um die Informationsverluste an Schnittstellen – etwa bei der Übergabe vom Bau an den Betreiber – zu eliminieren. Traditionell gingen bei Großprojekten nach Fertigstellung oft wertvolle Baudaten verloren oder schlummerten in verteilten Archiven, was spätere Umbaupläne erschwerte. Mit digitalen Zwillingen werden Bauprozesse und Bestandsdokumentation integriert, sodass ein fertiggestelltes Gebäude umgehend als digital verwaltbarer Vermögenswert (Asset) zur Verfügung steht und über seinen gesamten Lebenszyklus aktuell gehalten werden kann.

Für Betreiber komplexer Anlagen – wie Flughäfen, Werke oder Smart Buildings – bedeutet dies einen hohen strategischen Nutzen. Ein digital geführtes Terminal kann Betriebsprozesse effizienter gestalten, etwa durch bessere Planung von Wartungsfenstern und präventive Instandhaltung, weil jederzeit der vollständige Bauzustand bekannt ist. Auch Compliance-Anforderungen (z. B. regelmäßige Überprüfungen technischer Anlagen, Audits oder Sicherheitsdokumentation) lassen sich auf Basis eines aktuellen digitalen Anlagenmodells effizienter erfüllen. Nicht zuletzt fungiert der digitale Zwilling als grundlegendes Datengerüst, auf dem künftig weitere digitale Anwendungen aufsetzen können – von Simulationen (z. B. Kapazitäts- und Szenarioplanungen) über Echtzeit-Monitoring bis hin zu KI-gestützten Analytics zur Anlagenoptimierung

So verschiebt sich der Fokus auch für den künftigen Betrieb des T1-Piers vom reinen Monitoring hin zum proaktiven Asset- und Facility-Management. Bei anstehenden Wartungsarbeiten oder Störungen an technischen Anlagen müssen Wände oder Decken nicht mehr auf Verdacht geöffnet werden; der Blick hinter die Kulissen erfolgt vorab digital. Dies minimiert Ausfallzeiten im hochsensiblen Flughafenbetrieb, erhöht die Arbeitssicherheit und bildet die verlässliche Grundlage für zukünftige bauliche Anpassungen oder Modernisierungen.

Fazit

Mit der digitalen Dokumentation des Terminal 1-Piers demonstriert der Flughafen München, wie sich Großbauprojekte in Echtzeit nachverfolgen und transparent steuern lassen. Der praxisnahe Einsatz mobiler Laserscanner und eines digitalen Zwillings hat nicht nur die Bauphase optimiert, sondern schafft auch langfristige Mehrwerte für den Betrieb und die Weiterentwicklung der Infrastruktur.

Das Beispiel dürfte Schule machen – denn in einer zunehmend digitalisierten Bau- und Immobilienbranche gilt: Wer den Zustand seiner Anlagen jederzeit virtuell im Blick hat, kann fundiertere Entscheidungen treffen und seine Ressourcen effizienter nutzen.
